DSH Engine − SECS　MSG処理一覧表

○はDSHEngが送受信処理をする。

○はAPPのDSH_USER.DLLで受信処理する。ﾃﾞﾌｫﾙﾄｼｮﾘﾌｧｲﾙあり。

◎はAPPがDSHEng API関数を使って要求する。(送信,制御要求)

u_sxfyはﾃﾞﾌｫﾙﾄｿｰｽﾌｧｲﾙ名

APIは要求をDSHEng API関数で要求する。

DSHDR2は通信ﾄﾞﾗｲﾊﾞが処理する。

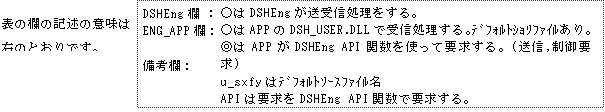

DSHEng欄 :

ENG_APP欄：

備考欄：

表の欄の記述の意味は

右のとおりです。

1次MSG	2次MSG	方向	役　割	DSHEng	ENG_APP	備考
S1F1	S1F2	H←→E	ｵﾝﾗｲﾝ確認	○
S1F3	S1F4	H→E	装置状態要求	○
S1F11	S1F12	H→E	状態変数一覧要求	○
S1F13	S1F14	H←→E	通信確立	○	◎	API
S1F15	S1F16	H→E	ｵﾌﾗｲﾝ要求		○	u_s1f15
S1F17	S1F18	H→E	ｵﾝﾗｲﾝ要求		○	u_s1f17
S2F13	S2F14	H→E	装置定数要求	○
S2F15	S2F16	H→E	装置定数変更	○
S2F17	S2F18	H←→E	時刻要求	○	◎	API
S2F23	S2F24	H→E	ﾄﾚｰｽ条件設定	○
S2F29	S2F30	H→E	装置定数名一覧要求	○
S2F31	S2F32	H→E	時刻設定要求	○
S2F33	S2F34	H→E	ﾚﾎﾟｰﾄ設定	○
S2F35	S2F36	H→E	ｲﾍﾞﾝﾄﾚﾎﾟｰﾄ設定	○
S2F37	S2F38	H→E	ｲﾍﾞﾝﾄﾚﾎﾟｰﾄ有効/無効設定	○
S2F39	S2F40	H→E	ﾏﾙﾁﾌﾞﾛｯｸ問合せ	○
S2F41	S2F42	H→E	ﾎｽﾄｺﾏﾝﾄﾞ送信		○	u_rmtcmd
S2F43	S2F44	H→E	ｽﾌﾟｰﾙの設定		○	u_s2f43
S2F45	S2F46	H→E	変数ﾘﾐｯﾄ属性定義		○	u_s2f45
S2F47	S2F48	H→E	変数ﾘﾐｯﾄ属性一覧要求	○
S2F49	S2F50	H→E	Enahanced Remote Command		○	u_s2f49
S3F17	S3F18	H→E	ｷｬﾘｱｱｸｼｮﾝ要求		○	u_s3f17
S3F23	S3F24	H→E	ﾎﾟｰﾄｸﾞﾙｰﾌﾟｱｸｼｮﾝ要求		○	u_s3f23
S3F25	S3F26	H→E	ﾎﾟｰﾄｱｸｼｮﾝ要求		○	u_s3f25
S3F27	S3F28	H→E	Change Access		○	u_s3f27
S5F1	S5F2	H←E	ｱﾗｰﾑ報告		◎	API
S5F3	S5F4	H→E	ｱﾗｰﾑ有効/無効設定	○
S5F5	S5F6	H→E	ｱﾗｰﾑﾘｽﾄ要求	○
S6F1	S6F2	H←E	ﾄﾚｰｽﾃﾞｰﾀ送信	○
S6F5	S6F6	H←E	ﾏﾙﾁﾌﾞﾛｯｸﾃﾞｰﾀ問合せ	○
S6F11	S6F12	H←E	ｲﾍﾞﾝﾄﾚﾎﾟｰﾄ送信		◎	API
S6F13	S6F14	H→E	注釈付きｲﾍﾞﾝﾄﾚﾎﾟｰﾄ送信		◎	API
S6F15	S6F16	H→E	ｲﾍﾞﾝﾄﾚﾎﾟｰﾄ要求	○
S6F19	S6F20	H→E	個別ﾚﾎﾟｰﾄ要求	○
S6F23	S6F24	H→E	ｽﾌﾟｰﾙﾃﾞｰﾀ要求	○
S7F1	S7F2	H←→E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑﾛｰﾄﾞ問合せ		○	u_s7f1
S7F3	S7F4	H←→E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ送信		○　◎	u_s7f3, API
S7F5	S7F6	H←→E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ要求	○	◎	API
S7F17	S7F18	H→E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ削除指示	○
S7F19	S7F20	H→E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ一覧要求	○
S7F23	S7F24	H←→E	ﾌｫｰﾏｯﾄ付ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ送信		○　◎	u_s7f23, API
S7F25	S7F26	H←→E	ﾌｫｰﾏｯﾄ付ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ要求	○	◎	API
S7F27	S7F28	H←E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ妥当性送信		○	d_pvslib
S7F29	S7F30	H←E	ﾌﾟﾛｾｽﾌﾟﾛｸﾞﾗﾑ妥当性問合せ		○
S9F1	-	H←E	未定義ﾃﾞﾊﾞｲｽID	○		DSHDR2
S9F3	-	H←E	未定義ｽﾄﾘｰﾑﾀｲﾌﾟ		○
S9F5	-	H←E	未定義ﾌｧﾝｸｼｮﾝﾀｲﾌﾟ		○
S9F7	-	H←E	不正ﾃﾞｰﾀ		○
S9F9	-	H←E	T3ﾀｲﾑｱｳﾄ	○		DSHDR2
S9F11	-	H←E	ﾃﾞｰﾀが長すぎる		○
S9F13	-	H←E	会話ﾀｲﾑｱｳﾄ		○
S10F1	S10F2	H←E	端末要求		○	u_s10f1
S10F3	S10F4	H→E	端末表示、ｼﾝｸﾞﾙﾌﾞﾛｯｸ		○	u_s10f3
S10F5	S10F6	H→E	端末表示、ﾏﾙﾁﾌﾞﾛｯｸ		○	u_s10f5
S14F9	S14F10	H→E	Create Object Request(Cj)		○	u_s14f9
S14F11	S14F12	H→E	Delete Object Request(Cj)		○	u_s14f11
S15F1	S15F2	H←→E	Recipe management m-blk inq	○
S15F3	S15F4	H←→E	Recipe Namespace action Req		○	u_s15f3
S15F5	S15F6	H←→E	Recipe Namespace rename Req		○	u_s15f5
S15F7	S15F8	H←→E	Recipe Space Request	○	◎	API
S15F9	S15F10	H←→E	Recipe Status Request	○	◎	API
S15F13	S15F14	H←→E	Recipe Create Request		○　◎	u_s15f13, API
S15F17	S15F18	H←→E	Recipe Retrieve Req	○	◎	API
S16F5	S16F6	H→E	Process Job Cmd Request		○	u_s16f5
S16F15	S16F16	H→E	PrJob Multi Create		○	u_s16f15
S16F17	S16F18	H→E	PrJob Deque		○	u_s16f17
S16F19	S16F20	H→E	Pr Get All Job	○
S16F21	S16F22	H→E	Pr Get Space	○
S16F27	S16F28	H→E	Control Job Command Request		○	u_s16f27
